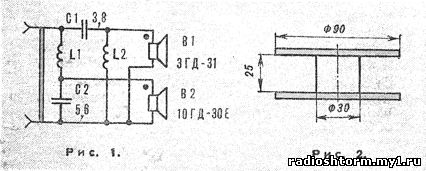

Качество звучания акустической системы 10МАС-1М в области низких частот можно улучшить и без переделки корпуса, применив более совершенный разделительный фильтр с частотой раздела 3кГц (рис 1). Для катушек склейте из картона два каркаса (их размеры указаны на рисунке 2) и намотайте 100 (L1) и 120 (L2) витков провода ПЭВ-2 0,9-1,1. Требуемые значения емкостей C1 и C2 получают параллельным соединением конденсаторов МБМ на 160 В с номиналами 1, 0,5 и 0,1 мкФ.
Разделительный фильтр монтируют на задней стенке корпуса колонки. Чтобы установить взаимное влияние катушек, их располагают на расстоянии не менее 100 мм друг от друга. Подобный разделительный фильтр можно применить и в самодельных громкоговорителях, в которых используются динамические головки с сопротивлением звуковой катушки 8 Ом.
